Սկզբնավորման ռելե. Ինչպես փոխարինել այն՝ ինքնուրույն աշխատելու հանձնարարական

Սխալ աշխատող ստարտերի ռելե սկզբնավորման ռելեն կարող է ձեզ թողնել անշարժ՝ մեքենայով, որը չի սկսվում, ինչը հանգեցնում է դժվարությունների և հնարավոր անվտանգության վտանգների: Սխալ աշխատող սկզբնավորման ռելեն ճանաչելու և փոխարինելու հմտությունը ցանկացած մեքենայի սեփականատեր համար անհրաժեշտ է, որպեսզի պահպանի իր մեքենայի հուսալիությունը: Սկզբնավորման ռելեն հանդիսանում է կրիտիկական կապ ձեր սկզբնավորման սանդղակի և սկզբնավորման շարժիչի միջև՝ վերահսկելով շարժիչը սկսելու համար անհրաժեշտ բարձր հոսանքի հոսքը:

Երբ ձեր սկզբնավորման ռելեն սկսում է ձախողվել, կնկատեք հստակ սիմպտոմներ, որոնք ցույց են տալիս, որ անմիջապես անհրաժեշտ է միջամտել: Հաճախ հանդիպող նշաններն են՝ բանալին պտտելիս առաջացող կտրուկ ձայները, միջանկյալ սկզբնավորման խնդիրները կամ սկզբնավորման շարժիչի ամբողջությամբ չաշխատելը: Այս խնդիրները հաճախ աստիճանաբար են առաջանում՝ ձեզ նախազգուշացնելով ամբողջությամբ ձախողվելուց առաջ: Այս սիմպտոմները վաղ ճանաչելը կարող է կանխել ձեր անշարժ մնալը և թույլ տալ ձեզ ակտիվ միջամտել խնդրին:

Ժամանակակից մեքենաները հիմնականում կախված են էլեկտրական բաղադրիչներից, իսկ սկավառակի ռելեն սկավառակի համակարգի աշխատանքում կատարում է կարևորագույն դեր: Այս փոքր, սակայն հզոր բաղադրիչը կառավարում է ձեր մեքենայի մարտկոցից սկավառակի շարժիչ անցնող էլեկտրական հոսանքը՝ ապահովելով շարժիչի հարթ սկավառակումը յուրաքանչյուր անգամ, երբ դուք պտտում եք ստարտերի բանալին: Եթե սկավառակի ռելեն ճիշտ չի աշխատում, ապա նույնիսկ առողջ մարտկոցը և սկավառակի շարժիչը չեն կարող արդյունավետ աշխատել միասին՝ շարժիչը մեկնարկեցնելու համար:

Սկավառակի ռելեի գործառույթի և դասավորման հասկանալը

Սկավառակի ռելեի հիմնարար գործառույթ

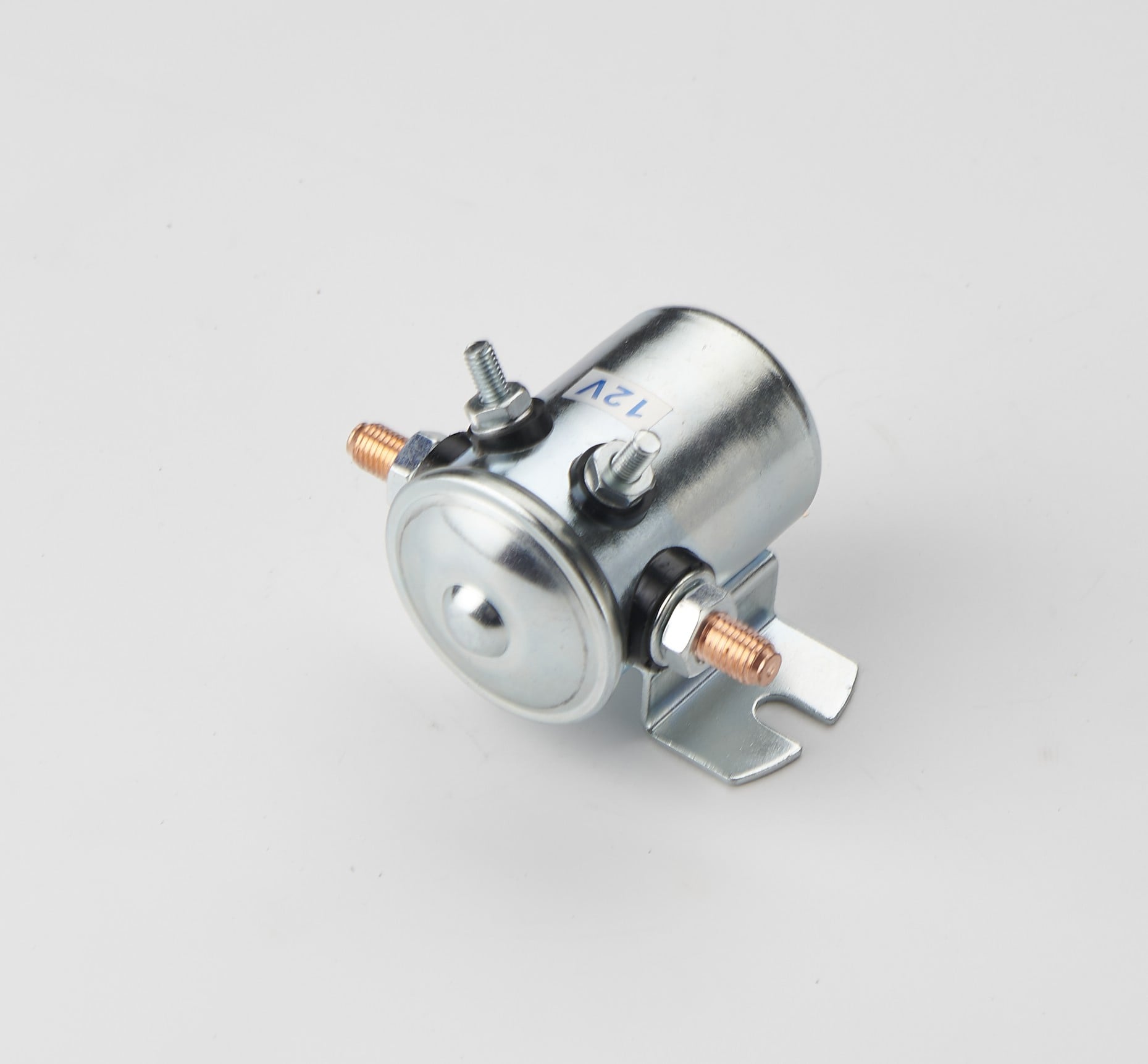

Սկզբնավորման ռելեն աշխատում է որպես էլեկտրամագնիսային սարք, որը վերահսկում է ձեր մեքենայի սկզբնավորման շարժիչը աշխատեցնելու համար անհրաժեշտ բարձր հոսանքը: Երբ դուք պտտում եք ստարտի դիրքում իգնիցիոնի բանալին, փոքր հոսանքի ազդանշանը ակտիվացնում է սկզբնավորման ռելեի սարքը, որի արդյունքում ռելեի շփման մակերեսները փակվում են՝ ավարտելով մեքենայի մարտկոցի և սկզբնավորման շարժիչի միջև շղթան: Այս կառուցվածքը պաշտպանում է իգնիցիոնի սարքը անմիջապես մեծ հոսանքի բեռից, երկարացնում է նրա աշխատանքային ժամանակը և բարելավում է համակարգի հուսալիությունը:

Սկզբնավորման ռելեի տուփի ներսում կարող եք գտնել էլեկտրամագնիսային սարք, շփման մակերեսների համակարգ և մեխանիզմ՝ սայլակով: Երբ սարքը միացվում է, այն ստեղծում է մագնիսային դաշտ, որը շփման մակերեսները միացնում է՝ ավարտելով շղթան: Երբ իգնիցիոնի բանալին վերադառնում է «աշխատանք» դիրքին, սարքը անջատվում է, իսկ սայլակը բացում է շփման մակերեսները՝ ընդհատելով շղթան և դադարեցնելով հոսանքի մատակարարումը սկզբնավորման շարժիչին: Այս պարզ, սակայն արդյունավետ կառուցվածքը ապացուցել է իր հուսալիությունը աշխարհում միլիոնավոր մեքենաներում:

Սովորական ստարտերի ռելեի տեղադրման վայրեր

Շատ մեքենաներում ստարտերի ռելեն տեղադրված է շարժիչի բաժանման տարածքում գտնվող ֆյուզերի տուփում, որը հայտնի է նաև որպես հզորության բաշխման կենտրոն: Այս տեղադրումը հեշտացնում է սպասարկումը և պաշտպանում է ռելեն խոնավությունից ու աղտոտությունից: Ռելեի տուփը սովորաբար պարունակում է մի քանի ռելե և ֆյուզեր, որոնց յուրաքանչյուրը պիտակավորված է հաստատուն նույնականացման համար: Որոշ արտադրողներ լրացուցիչ ստարտերի ռելեի բաղադրիչներ են տեղադրում ներքին ֆյուզերի տախտակին, հատկապես բարձր դասի մեքենաներում, որտեղ էլեկտրական համակարգերը բարդ են:

Ստարտերի ձեր կոնկրետ ռելեն գտնելու համար դիմեք ձեր մեքենայի սեփականատերի ձեռնարկին կամ ստուգեք ֆյուզերի տուփի ծածկոցի ներսի դիագրամը: Ստարտերի ռելեն սովորաբար մեծ է ստանդարտ ֆյուզերներից և կարող է գունավորված կամ համարակալված լինել՝ հեշտ նույնականացման համար: Որոշ մեքենաներում ստարտերի ռելեն միաժամանակ տեղավորված է այլ բարձր հզորության ռելեների հետ, օրինակ՝ սառեցման սարքի կամ սառեցման օդի հոսանքի ռելեների հետ, այդ պատճառով հեռացնելուց առաջ անհրաժեշտ է համոզվել նրա ճիշտ նույնականացման մեջ:

Մեկնարկի ռելեի խնդիրների ախտորոշում

Վիզուալ ստորագրության տեխնիկա

Մեկնարկի ռելեի ախտորոշումը սկսեք բաղադրիչի և նրա շրջապատի միացումների հիմնական տեսողական ստուգումով: Հանեք ռելեն իր գնդակումից և ստուգեք տերմինալները կոռոզիայի, այրվածության կամ ֆիզիկական վնասվածքների նշանների համար: Կոռոզած տերմինալները կանաչ կամ սպիտակ են և կարող են խոչընդոտել էլեկտրական հպման ճիշտ հաստատմանը, իսկ այրված տերմինալները ունեն մուգ գունափոխություն և կարող են ունենալ յուրահատուկ հոտ: Ռելեի կազմակերպության մեջ ճեղքերի պես ֆիզիկական վնասվածքները կարող են թույլ տալ խոնավության ներթափանցում, ինչը կարող է հանգեցնել ներքին բաղադրիչների ձախողմանը:

Ստուգեք ռելեի գնդակումի միացումները վնասվածքների կամ կոռոզիայի նման նշանների համար: Մաքրեք տերմինալները էլեկտրական հպման մաքրող միջոցով և փոքր սեղմակով՝ ապահովելու օպտիմալ հաղորդականություն: Ստուգեք ռելեի կազմակերպությունը գերտաքացման նշանների համար, որը կարող է նշանակել գերավելային հոսանքի ձգտում կամ վատ միացումներ: Վնասված մեկնարկի ռելեի կազմակերպությունը կարող է ցույց տալ հալման, կորացման կամ գունափոխության նշաններ, ինչը նշանակում է ներքին բաղադրիչների ձախողում և պահանջում է անմիջապես փոխարինել:

Էլեկտրական փորձարկման մեթոդներ

Մասնագիտական տեխնիկները օգտագործում են մուլտիմետրեր՝ ստուգելու սկսիչի ռելեի աշխատանքը, սակայն պարզ փոխարինման փորձարկումը կարող է հավասարապես արդյունավետ լինել շատ ավտոմեքենայի սեփականատերերի համար: Եթե ձեր ավտոմեքենայի ֆյուզերի տուփում կան մի քանի նույնատիպ ռելեներ, փորձեք փոխարինել կասկածելի սկսիչի ռելեն նույն տիպի հայտնի լավ ռելեով: Ռելեների փոխարինումից հետո մեքենան միացրեք՝ եթե խնդիրը վերանում է, դա նշանակում է, որ սկսիչի ռելեն սխալ է և պետք է փոխարինվի:

Ավելի ճշգրիտ փորձարկման համար օգտագործեք մուլտիմետր՝ ստուգելու ռելեի շփման կետերի միջև շարունակականությունը: Ռելեն ավտոմեքենայից հանելուց հետո կոյլի տերմինալներին կիրառեք 12 վոլտ լարում և լսեք լսելի սեղմման ձայն: Էներգիայի միացման ժամանակ ռելեն պետք է արտադրի բացահայտ սեղմման ձայն, իսկ մուլտիմետրը պետք է ցույց տա հիմնական շփման կետերի միջև շարունակականություն: Եթե ռելեն չի սեղմում կամ չի ցույց տալիս շարունակականություն, ապա անհրաժեշտ է այն փոխարինել՝ սկսիչի համակարգի ճիշտ աշխատանքը վերականգնելու համար:

Սկսիչի ռելեի փոխարինման քայլ առ քայլ հրահանգներ

Նախապատրաստում և անվտանգություն

Մինչև սկսել ձեր մեքենայի վրա ցանկացած էլեկտրական աշխատանք, համոզվեք, որ շարժիչը լրիվ սառել է, իսկ բանալին հանված է մեքենայից: Անջատեք բացասական բատարեակի տերմինալը՝ փոխարինման ընթացքում պատահական կարճ միացումներից խուսափելու համար: Այս անվտանգության միջոցը պաշտպանում է ինչպես ձեզ, այնպես էլ ձեր մեքենայի էլեկտրական համակարգը հնարավոր վնասներից: Պահեք ձեր աշխատատեղը մաքուր և կազմակերպված, իսկ անհրաժեշտ գործիքները՝ հեշտ հասանելի վայրում։

Հավաքեք անհրաժեշտ գործիքները, այդ թվում՝ ռելեները հանելու համար նախատեսված սուր ծայրով մկրատներ, էլեկտրական կոնտակտների մաքրման միջոց և փոխարինող ստարտերի ռելե որը համապատասխանում է ձեր մեքենայի սպեցիֆիկացիաներին: Պարտադիր է օգտագործել աչքի պաշտպանության ակնոց՝ արտաքին մասերի և քիմիական նյութերի ցանկացած ցայտասեր մասնիկից աչքերը պաշտպանելու համար: Եթե աշխատում եք թույլ լուսավորված վայրում, օգտագործեք լուսանյութ կամ աշխատանքային լույս՝ հստակ տեսնելու համար ֆյուզերի տուփի բաղադրիչները և համոզվելու համար, որ ստարտերի ռելեն ճիշտ է նույնականացված։

Հեռացման և տեղադրման գործընթաց

Գտեք սկավառակի ռելեն ձեր մեքենայի ֆյուզային տուփում՝ օգտագործելով ծածկոցի վրա կամ ձեր սեփական ձեռնարկում բերված դիագրամը: Ամուր բռնեք ռելեն և հավասարաչափ ճնշում գործադրելով քաշեք դեպի վեր՝ այն հանելու համար իր սոկետից: Որոշ ռելեներ կարող են պահանջել թեթև շարժում միացման ընդհատման համար, սակայն խուսափեք չափից շատ ուժ գործադրելուց, որը կարող է վնասել սոկետը կամ շրջակա բաղադրիչները: Եթե ռելեն թվում է կպած, ստուգեք՝ արդյոք կան որևէ պահանջվող կտրվածքներ կամ արգելափակման մեխանիզմներ, որոնք առաջին հերթին պետք է ազատվեն:

Նոր սկավառակի ռելեն տեղադրելուց առաջ համեմատեք այն մեծ ուշադրությամբ հին միավորի հետ՝ համոզվելու համար, որ տեխնիկական բնութագրերն ու տերմինալների դասավորությունը նույնն են: Մաքրեք ռելեի սոկետը էլեկտրական կոնտակտների մաքրիչով և թույլ տվեք ամբողջովին չորանալ: Տեղադրեք նոր ռելեն սոկետի մեջ՝ համոզվելու համար, որ տերմինալների սեղմանի ճիշտ է: Դրեք այն ամբողջովին սոկետի մեջ՝ սեղմելով այն այնքան, մինչև ռելեն ամբողջովին նստի սոկետի մեջ՝ ռելեի հիմքի և սոկետի կապարի միջև տեսանելի բացվածքներ չլինեն: Ռելեն պետք է հարմարվի խիստ առանց որևէ ստիպման կամ չափից շատ ճնշման:

Փորձարկում և ստուգում

Սկզբնական ֆունկցիոնալության ստուգում

Նոր ստարտերի ռելեն տեղադրելուց հետո վերամիացրեք բատարեայի բացասական ծայրը և կատարեք սկզբնական ֆունկցիոնալ փորձարկում: Պտտեք ստարտավորման բանալին ստարտավորման դիրքի մեջ՝ լսելով ստարտերի շարժիչից կամ էլեկտրական համակարգից անսովոր ձայներ: Շարժիչը պետք է պտտվի նորմալ ռեժիմում՝ առանց դանդաղեցման, կտրուկ ճռռոցի կամ սայթաքման ձայների: Եթե ստարտերը ճիշտ է աշխատում և շարժիչը սկսվում է հարթ և առանց խոչընդոտների, ապա փոխարինումը հաջողվել է:

Ուշադրություն դարձրեք ստարտերի շարժիչի միացման ժամանակին և ձայնի որակին փորձարկման ընթացքում: Ճիշտ աշխատող ստարտերի ռելեն պետք է անմիջապես միացնի շարժիչը, երբ բանալին հասնում է ստարտավորման դիրքին՝ առանց որևէ արգելքի կամ միջանկյալ աշխատանքի: Երբ բանալին վերադառնում է աշխատանքային դիրքին, ստարտերի շարժիչը պետք է մարի մաքրորեն՝ առանց շարունակական միացման կամ սայթաքման ձայների, որոնք կարող են վկայել այլ ստարտավորման համակարգի խնդիրների մասին:

Երկարաժամկետ աշխատանքի հսկում

Հետևեք ձեր մեքենայի սկսման աշխատանքին հաջորդող շաբաթների ընթացքում՝ համոզվելու համար, որ նոր սկսիչ ռելեն շարունակում է ճիշտ աշխատել: Շարունակեք հետևել սկսման վարքագծում տեղի ունեցող փոփոխություններին, ներառյալ պտտման արագությունը, միացման ժամանակաշրջանը կամ անսովոր ձայները: Բարձրորակ սկսիչ ռելեն պետք է ապահովի հաստատուն և հուսալի աշխատանք բոլոր սովորական վարումների պայմաններում և ջերմաստիճանի փոփոխությունների դեպքում:

Շարունակեք վարել փոխարինման ամսաթիվը և մեքենայի անցած ճանապարհը՝ ապագայում սպասարկման հղումների համար: Սկսիչ ռելեի մեծ մասի բաղադրիչները երկար են ծառայում, եթե ճիշտ են տեղադրվել և սպասարկվել, սակայն գրառումների վարումը օգնում է նույնացնել օրինակները, եթե տեղի ունենա վաղաժամկետ ավարտ: Ֆյուզերների տուփի և էլեկտրական միացումների պարբերական ստուգումը կարող է կանխել շատ սկսիչ ռելեի խնդիրներ՝ մինչև դրանք առաջացնեն սկսման համակարգի ավարտ:

Կանխարգելիչ սպասարկում և լավագույն պրակտիկա

Ռուտին ստուգումների հաճախադեպություն

Ներառեք սկավառակի ռելեի ստուգումը ձեր սովորական մեքենայի սպասարկման ծրագրում՝ ստուգելով բաղադրիչը յուրաքանչյուր վեց ամիսը կամ յուղի փոխարինման ժամանակ: Ուշադրություն դարձրեք կոռոզիայի, թույլ միացումների կամ ֆիզիկական վնասվածքների նշաններին, որոնք կարող են ազդել կատարման վրա: Կանոնավորապես մաքրեք ֆյուզային տուփի տարածքը՝ խուսափելու աղտոտիչների կուտակումից, որոնք կարող են խանգարել ռելեի ճիշտ աշխատանքին կամ նպաստել խոնավության կուտակմանը՝ առաջացնելով կոռոզիա:

Կանոնավոր ստուգումների ընթացքում համոզվեք, որ բոլոր ռելեները ճիշտ են տեղադրված իրենց սոկետներում, և ֆյուզային տուփի ծածկոցը ճիշտ է նստած: Թույլ ծածկոցները կարող են թույլ տալ խոնավության և աղտոտիչների ներթափանցում, ստեղծելով պայմաններ, որոնք նպաստում են ռելեի անհաջողությանը: Ստուգեք շրջակա բաղադրիչները տաքացման կամ վնասվածքների նշանների վերաբերյալ, որոնք կարող են ազդել սկավառակի ռելեի աշխատանքային միջավայրի և երկարակեցության վրա:

Որակյալ բաղադրիչների ընտրություն

Սկզբնավորման ռելեի փոխարինման ժամանակ ընտրեք հարգված արտադրողների բարձրորակ բաղադրիչներ՝ հավաստելու համակարգի հուսալի աշխատանքը և երկարատևությունը: Օրիգինալ սարքավորումներ (OEM) կամ դրանց համարժեք մասերը սովորաբար ապահովում են լավագույն համատեղելիությունը և ճշգրիտ համապատասխանությունը ձեր մեքենայի էլեկտրական համակարգի հետ: Խուսափեք արտադրության շուկայից ստացված արժեզրկված ռելեներից, որոնք կարող են չունենալ ճիշտ որակի վերահսկում կամ օգտագործել ցածր որակի նյութեր, ինչը կարող է հանգեցնել վաղաժամկետ անսարքության:

Ընտրելիս հաշվի առեք շրջակա միջավայրի գործոնները, հատկապես եթե ձեր մեքենան շահագործվում է ծանր պայմաններում, օրինակ՝ չափազանց բարձր կամ ցածր ջերմաստիճաններում, բարձր խոնավության մեջ կամ փոշոտ միջավայրում: Որոշ caրգավորված սկզբնավորման ռելեներ առաջարկում են բարելավված պաշտպանություն շրջակա միջավայրի նկատմամբ և երկարացված ծառայության ժամկետ դժվար շահագործման պայմաններում: Բարձրորակ բաղադրիչների մեջ ներդրումը կարող է կանխել կրկնվող անսարքությունները և նվազեցնել երկարաժամկետ սպասարկման ծախսերը:

Հաճախադեպ տրվող հարցեր

Ինչքան է տևում սկզբնավորման ռելեի սովորական ծառայության ժամկետը

Շատ սկզբնական ռելեների բաղադրիչներ նորմալ շահագործման պայմաններում աշխատում են 100.000–150.000 մղոն (160.000–240.000 կմ) ընթացքում, սակայն այս ցուցանիշը կարող է փոփոխվել՝ կախված օգտագործման ձևաչափից և շրջակա միջավայրի գործոններից: Հաճախակի սկսվող և կանգնող ցիկլեր ունեցող մեքենաները կամ շահագործվող մեքենաները բարձր կամ ցածր ջերմաստիճաններում կարող են ունենալ ավելի կարճ ռելեի աշխատաժամ:

Կարո՞ղ եմ վարել մեքենան անսարք սկզբնական ռելեով

Չնայած հնարավոր է անսարք սկզբնական ռելեով մեքենան միջանկյալ սկսել, այն փոխարինելուց առանց շարունակել վարելը խորհուրդ չի տրվում: Դանդաղ վատանում ռելեն առանց նախազգուշացման կարող է ամբողջովին անսարքանալ՝ հնարավոր է ձեզ մնացնել անշարժ: Այլ կերպ ասած՝ անսարք ռելեն կարող է առաջացնել չափից շատ հոսանքի սպառում կամ անկանոն աշխատանք, ինչը կարող է վնասել այլ սկզբնական համակարգի բաղադրիչներ և հանգեցնել ավելի թանկ վերանորոգումների:

Ինչն է առաջացնում սկզբնական ռելեի անսարքությունը

Ստարտերի ռելեի աշխատանքի վաղաժամկետ ընդհատման հաճախ հանդիպող պատճառներն են՝ բազմաթիվ անգամ միացման և անջատման պատճառով բնական մաշվածությունը, խոնավության ազդեցությամբ կոռոզիան, վատ օդափոխության պատճառով առաջացած չափից բարձր ջերմաստիճանը և լիցքավորման համակարգի խնդիրների պատճառով առաջացած լարման թռիչքները: Արտադրության թերությունները, թափանցող թափահարումների պատճառով ֆիզիկական վնասվածքը և յուղի կամ այլ աղտոտիչների ներթափանցումը նույնպես կարող են նպաստել ռելեի վաղաժամկետ աշխատանքի ընդհատմանը: Էլեկտրական միացումների մաքրության պահպանումը և լիցքավորման համակարգի խնդիրների արագ վերացումը կարող են կանխել ռելեի շատ անսարքություններ:

Ցանկացած ստարտերի ռելեի բաղադրիչները փոխանակելի՞ են բոլոր մեքենաներում

Ստարտերի ռելեի բաղադրիչները համընդհանուր փոխանակելի չեն, քանի որ տարբեր մեքենաների համար անհրաժեշտ են տարբեր լարման գնահատականներ, հոսանքի հզորության սահմաններ և տերմինալների կոնֆիգուրացիաներ: Սխալ ռելեի օգտագործումը կարող է հանգեցնել անբավարար աշխատանքի, էլեկտրական վնասվածքի կամ անվտանգության վտանգների: Միշտ ստուգեք, որ մասի համարը և տեխնիկական բնութագրերը համընկնում են ձեր մեքենայի պահանջների հետ, իսկ ճիշտ համատեղելիությունն ու անվտանգ շահագործումը ապահովելու համար դիմեք ձեր սեփականատիրոջ ձեռնարկին կամ որակյալ մասերի մասնագետին:
