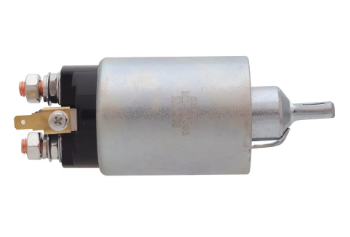

solenoide de Partida de 12 V: Problemas Comuns e Soluções

Os sistemas elétricos automotivos modernos dependem fortemente de componentes precisos para garantir uma partida confiável do motor, e o solenoide de partida de 12 V sOLENOIDE DE PARTIDA atua como uma ponte crítica entre o sistema de ignição e o motor de partida. Esse interruptor eletromagnético desempenha um papel essencial na transferência de energia de alta corrente da bateria para o motor de partida, ao mesmo tempo em que acopla a engrenagem de acionamento do motor de partida ao volante do motor. Compreender os problemas comuns que afetam solenoide do motor de partida 12V o desempenho pode ajudar os proprietários de veículos e técnicos a diagnosticar problemas de partida de forma mais eficaz e a implementar soluções adequadas antes que ocorra uma falha completa do sistema.

Compreensão da função e dos componentes do solenoide de partida de 12 V

Princípios Básicos de Funcionamento

O solenoide de partida de 12 V opera com base em princípios eletromagnéticos, utilizando um enrolamento de bobina para gerar uma força magnética que move um mecanismo interno de êmbolo. Quando a corrente elétrica flui através da bobina do solenoide, gera-se um campo magnético que puxa o êmbolo para dentro, fechando simultaneamente contatos de alta capacidade e estendendo uma ligação mecânica. Essa ação dupla garante que a energia elétrica chegue ao motor de partida enquanto a engrenagem de acionamento do motor de partida se engaja com o volante do motor. O projeto do solenoide incorpora tanto enrolamentos de tração quanto enrolamentos de retenção, para fornecer a força inicial de engajamento e manter o fechamento dos contatos durante as operações de giro do motor.

A maioria das aplicações automotivas utiliza uma configuração de solenoide de partida de 12 V que inclui quatro terminais principais: o terminal da bateria, que recebe energia diretamente; o terminal do motor de partida, que alimenta o motor; o terminal de ignição, conectado à chave de ignição; e a conexão de terra, que completa o circuito. O disco de contato interno ponteia a lacuna entre os terminais da bateria e do motor de partida quando ativado, permitindo que centenas de amperes fluam pelo sistema. Compreender essa operação fundamental ajuda os técnicos a identificar se os problemas têm origem em falhas elétricas, mecânicas ou térmicas no conjunto do solenoide.

Principais Componentes Internos

A construção interna de um solenoide de partida de 12 V inclui diversos componentes críticos que devem funcionar corretamente para uma operação confiável. O conjunto da bobina eletromagnética é composto por enrolamentos de fio de cobre em torno de um núcleo de ferro, projetado para gerar força magnética suficiente para o movimento do êmbolo. O mecanismo do êmbolo inclui uma haste de metal ferroso que se desloca dentro do conjunto da bobina, conectada tanto ao disco de contato quanto à ligação mecânica que se estende do corpo do solenoide. Os contatos elétricos de alta capacidade, normalmente fabricados em cobre ou ligas de prata, devem suportar repetidas comutações de alta corrente, mantendo conexões de baixa resistência.

Componentes adicionais incluem conjuntos de molas que retornam o êmbolo à sua posição de repouso quando a energia é desligada, materiais isolantes que impedem curtos-circuitos elétricos entre as bobinas e a carcaça, e carcaças protetoras que protegem os componentes internos contra contaminantes ambientais. A ligação mecânica se estende através da carcaça do solenoide para acoplar-se aos mecanismos de acionamento do motor de partida, exigindo tolerâncias de fabricação precisas para garantir o alinhamento e o acoplamento adequados. Cada componente deve manter suas especificações ao longo de milhares de ciclos operacionais, mesmo quando exposto às condições do compartimento do motor, incluindo extremos de temperatura, vibração e transientes elétricos.

Falhas Elétricas Comuns e Abordagens Diagnósticas

Degradação do Enrolamento da Bobina

Um dos problemas mais frequentes que afetam a confiabilidade do solenoide de partida de 12 V envolve a degradação dos enrolamentos internos da bobina devido à tensão térmica, sobrecarga elétrica ou defeitos de fabricação. Uma alta resistência desenvolve-se dentro do conjunto da bobina quando os condutores de cobre se oxidam ou quando a ruptura do isolamento provoca curtos-circuitos entre espiras no enrolamento. Essas condições reduzem a intensidade do campo magnético gerado pela bobina, resultando em movimento fraco do êmbolo ou falha total na engrenagem. Os procedimentos de diagnóstico incluem a medição da resistência da bobina com um multímetro digital e a comparação das leituras com as especificações do fabricante, que normalmente variam entre 0,5 e 2,0 ohms para a maioria dos solenoides automotivos.

A ciclagem térmica representa um fator significativo de falha no enrolamento da bobina, pois os ciclos repetidos de aquecimento e resfriamento causam a expansão e contração dos condutores de cobre e dos materiais isolantes. As temperaturas no compartimento do motor podem ultrapassar 200 graus Fahrenheit durante a operação, enquanto a partida em clima frio impõe estresse elétrico adicional ao sistema do solenoide de partida de 12 V. Os técnicos devem inspecionar as carcaças dos solenoides em busca de sinais de superaquecimento, incluindo descoloração, componentes plásticos derretidos ou odores queimados, indicativos de estresse térmico excessivo. O teste de queda de tensão através da bobina do solenoide durante a operação pode revelar problemas emergentes antes que ocorra a falha total.

Deterioração dos Pontos de Contato

Os contatos de alta resistência dentro de um solenoide de partida de 12 V devem suportar centenas de amperes toda vez que a partida é acionada, tornando-os suscetíveis ao desgaste, à formação de crateras e ao acúmulo de carbono ao longo do tempo. A deterioração dos contatos geralmente começa com oxidação superficial, que aumenta a resistência elétrica, provocando quedas de tensão que reduzem o desempenho do motor de partida. À medida que as superfícies dos contatos se tornam craterizadas ou queimadas, a resistência aumenta ainda mais até que a conexão fique totalmente instável. A inspeção visual das superfícies dos contatos exige a desmontagem do solenoide, mas testes elétricos podem revelar problemas nos contatos por meio de medições da queda de tensão através do solenoide sob carga.

O arco elétrico entre os contatos durante operações de comutação acelera a deterioração, gerando um plasma de alta temperatura que erosiona as superfícies dos contatos e deposita resíduos de carbono. Esse problema torna-se mais grave quando os motores de partida consomem corrente excessiva devido ao desgaste interno ou quando a tensão do sistema elétrico cai abaixo dos níveis ideais. As estratégias de prevenção incluem manter níveis adequados de tensão da bateria, garantir conexões elétricas limpas em todo o sistema de partida e substituir os motores de partida antes que a corrente excessiva danifique os contatos do solenoide de partida de 12 V. Os intervalos regulares de inspeção devem incluir testes de queda de tensão para identificar problemas emergentes nos contatos antes que causem falhas na partida.

Problemas e Soluções Mecânicos

Emperramento do Mecanismo do Êmbolo

A fixação mecânica do mecanismo do êmbolo representa outro modo de falha comum que impede o funcionamento adequado do solenoide do motor de partida de 12 V, mesmo quando os componentes elétricos operam corretamente. A contaminação por sujeira, umidade ou produtos de corrosão pode acumular-se no interior da carcaça do solenoide, gerando atrito que impede o movimento suave do êmbolo. Extremos de temperatura podem provocar a expansão ou contração dos componentes internos além das tolerâncias projetadas, resultando em travamento ou operação lenta. Tolerâncias de fabricação fora das especificações também podem contribuir para problemas de travamento, especialmente em componentes de reposição de menor qualidade.

Os procedimentos de diagnóstico para travamento mecânico incluem ouvir sons de clique ao girar a chave de ignição, o que indica ativação elétrica sem engajamento mecânico. A inspeção física pode revelar componentes danificados da carcaça, articulações empenadas ou contaminação visível através das aberturas da carcaça. A lubrificação das peças móveis com limpadores adequados para contatos elétricos pode, às vezes, restaurar temporariamente o funcionamento, mas o travamento persistente geralmente exige a substituição do solenoide. As medidas preventivas incluem proteger o solenoide do motor de partida 12V da exposição excessiva à umidade e garantir uma montagem adequada para minimizar as tensões vibratórias nos componentes internos.

Falhas na Montagem da Mola

O conjunto da mola de retorno dentro de um solenoide de partida de 12 V deve fornecer força suficiente para retrair o êmbolo e desengatar a engrenagem de partida quando a alimentação de ignição é interrompida. A fadiga da mola desenvolve-se ao longo de milhares de ciclos de operação, reduzindo gradualmente a força de retorno até que o êmbolo deixe de se retrair completamente. Essa condição pode fazer com que o motor de partida permaneça engatado com o volante-motor após a partida do motor, podendo danificar ambos os componentes. Molas enfraquecidas também podem permitir que o êmbolo oscile ou vibre durante a operação, criando conexões elétricas intermitentes que resultam em partidas pouco confiáveis.

Sintomas de problemas na mola de arranque incluem ruídos de atrito após a partida do motor, indicando engajamento contínuo do motor de arranque, ou sons de clique rápido durante as tentativas de giro, o que sugere o salto do êmbolo. Extremos de temperatura podem afetar a tensão da mola, sendo que o frio aumenta sua rigidez e temperaturas elevadas podem causar sua relaxação. Os procedimentos de inspeção exigem a desmontagem do solenoide para examinar o estado da mola e medir a força de compressão com ferramentas adequadas. A substituição de todo o conjunto do solenoide é, normalmente, mais econômica do que tentar substituir apenas a mola na maioria das aplicações automotivas.

Fatores Ambientais que Afetam o Desempenho

Problemas Relacionados à Temperatura

Condições extremas de temperatura afetam significativamente o desempenho do solenoide de partida de 12 V por meio de efeitos tanto nos componentes elétricos quanto nos mecânicos. O clima frio aumenta a viscosidade dos lubrificantes no mecanismo do solenoide, ao mesmo tempo em que eleva a resistência elétrica nos enrolamentos de cobre, reduzindo a intensidade do campo magnético disponível para a ativação do êmbolo. A capacidade da bateria também diminui em condições frias, reduzindo ainda mais a corrente disponível para operar a bobina do solenoide. Esses efeitos combinados podem impedir uma partida confiável em clima frio, mesmo quando os componentes estão, de outra forma, funcionando corretamente.

Condições de alta temperatura criam desafios distintos para o funcionamento do solenoide de partida de 12 V, incluindo a dilatação térmica dos componentes, que pode causar travamento ou desalinhamento. O calor excessivo também pode acelerar a degradação do isolamento nas bobinas e provocar deformação permanente dos componentes plásticos da carcaça. Os problemas relacionados ao calor costumam se desenvolver gradualmente, com o desempenho se deteriorando ao longo do tempo, à medida que os ciclos térmicos repetidos comprometem a integridade dos componentes. Modificações no compartimento do motor que melhorem a dissipação de calor ao redor do local de montagem do solenoide podem ajudar a prolongar a vida útil do componente em aplicações de alta temperatura.

Proteção contra Umidade e Corrosão

A infiltração de umidade representa uma ameaça significativa à confiabilidade do solenoide de partida de 12 V, pois a água pode causar corrosão dos contatos elétricos, curtos-circuitos entre as espiras da bobina e travamento dos componentes mecânicos. As vedações do invólucro devem manter sua integridade para impedir a entrada de umidade, mas a deterioração relacionada à idade ou danos físicos podem comprometer essa proteção. A exposição ao sal proveniente de tratamentos viários invernais ou de ambientes costeiros acelera os processos de corrosão, tornando a proteção contra umidade ainda mais crítica nessas aplicações.

Medidas preventivas para proteção contra umidade incluem inspeção regular das vedações do invólucro, aplicação de graxa dielétrica nas conexões elétricas e garantia de drenagem adequada ao redor do local de montagem do solenoide. Capas ou proteções aftermarket podem oferecer proteção adicional em ambientes severos, enquanto a orientação correta de montagem ajuda a evitar o acúmulo de água ao redor de componentes críticos. Quando ocorre infiltração de umidade, a limpeza e secagem imediatas dos componentes internos podem prevenir danos permanentes, desde que realizadas antes do desenvolvimento significativo de corrosão no conjunto do solenoide de partida de 12 V.

Procedimentos Diagnósticos e Métodos de Teste

Protocolos de Testes Elétricos

O diagnóstico adequado de problemas no solenoide de partida de 12 V exige testes elétricos sistemáticos para isolar falhas em componentes de problemas que afetam todo o sistema. Os testes iniciais devem incluir a medição da tensão da bateria para garantir um fornecimento de energia adequado, seguida pela medição da tensão nos terminais do solenoide durante tentativas de partida. Um solenoide em bom funcionamento deve apresentar tensão da bateria no terminal de ignição quando a chave é girada, com tensão correspondente aparecendo no terminal do motor de partida quando o solenoide é acionado. A ausência de tensão no terminal do motor de partida, apesar de um sinal de ignição adequado, indica falha interna do solenoide.

As medições de resistência da bobina do solenoide fornecem informações diagnósticas valiosas quando realizadas com o circuito desenergizado e as conexões desconectadas. A maioria das bobinas de solenoide para partida automotiva de 12 V apresenta valores de resistência entre 0,5 e 2,0 ohms, sendo a resistência infinita indicativa de um circuito aberto e a resistência próxima de zero sugestiva de enrolamentos em curto-circuito. As medições da corrente consumida durante a operação podem revelar resistência excessiva nos contatos ou travamento mecânico, o que aumenta o tempo de energização da bobina. Esses ensaios exigem precauções de segurança adequadas e devem ser realizados por técnicos qualificados, familiarizados com sistemas elétricos automotivos.

Procedimentos de Verificação de Desempenho

Além dos testes elétricos básicos, a avaliação abrangente do solenoide de partida de 12 V inclui a verificação do desempenho sob condições reais de operação. O teste de carga envolve a medição das quedas de tensão nos componentes do solenoide enquanto o motor de partida opera sob carga total, revelando problemas de resistência de contato que podem não aparecer durante testes sem carga. O teste da função mecânica inclui a verificação da distância percorrida pelo êmbolo e do instante de engrenagem, para garantir o funcionamento adequado do acionamento do motor de partida.

A análise com osciloscópio fornece informações detalhadas sobre as características de comutação do solenoide, incluindo a velocidade de acoplamento e o salto de contato, que podem indicar problemas emergentes. Essa abordagem avançada de diagnóstico ajuda a identificar falhas intermitentes que poderiam passar despercebidas em testes tradicionais com multímetro. Testes de temperatura em condições tanto quentes quanto frias podem revelar problemas de sensibilidade térmica que afetam a confiabilidade em condições climáticas extremas. A documentação dos resultados dos testes permite acompanhar a degradação do componente ao longo do tempo e auxilia na definição de intervalos adequados de substituição para programas de manutenção preventiva.

Práticas Recomendadas para Substituição e Instalação

Critérios de Seleção de Componentes

A seleção de componentes de substituição adequados para aplicações de solenoide de partida de 12 V exige a consideração das especificações elétricas, da compatibilidade mecânica e dos requisitos ambientais. As especificações do fabricante de equipamento original (OEM) fornecem a base para a seleção da substituição, incluindo os valores de resistência da bobina, as classificações dos contatos e as dimensões de montagem. As alternativas de mercado secundário devem atender ou superar as especificações OEM, oferecendo confiabilidade e vida útil comparáveis sob condições normais de operação.

Considerações de qualidade incluem a composição do material dos contatos, a construção da carcaça e as características de projeto dos componentes internos que afetam a confiabilidade a longo prazo. Unidades de solenoide de partida de 12 V de maior qualidade frequentemente incorporam materiais de contato aprimorados, sistemas de vedação superiores e proteção térmica aprimorada em comparação com alternativas econômicas.

Procedimentos de Instalação e Teste

A instalação adequada dos componentes de substituição do solenoide de partida de 12 V exige atenção ao alinhamento de montagem, às conexões elétricas e ao ajuste da ligação mecânica. Os parafusos de montagem devem ser apertados conforme as especificações do fabricante para garantir uma dissipação térmica adequada e resistência às vibrações, sem sobrecarregar os componentes da carcaça. As conexões elétricas devem estar limpas e bem apertadas, com o torque apropriado aplicado nas porcas dos terminais para evitar conexões de alta resistência que possam causar falha prematura.

Os testes pós-instalação devem verificar o funcionamento adequado tanto em condições sem carga quanto em carga total, para garantir um desempenho confiável na partida. As primeiras tentativas de inicialização devem ser monitoradas quanto ao momento adequado de engate e ao funcionamento suave, sem ruídos de atrito ou trinca. As medições de tensão durante os primeiros ciclos operacionais ajudam a confirmar a instalação correta e a identificar eventuais problemas de conexão antes que o veículo retorne ao serviço. Inspeções complementares após a operação inicial ajudam a identificar quaisquer problemas de instalação que possam exigir correção.

Perguntas Frequentes

Quanto tempo um solenoide de partida de 12 V normalmente dura

Um solenoide de partida de 12 V que funcione corretamente deve oferecer um serviço confiável por 160.000 a 240.000 km em condições normais de operação, embora esse valor possa variar significativamente conforme os fatores ambientais e os padrões de uso. Viagens curtas frequentes, que exigem inúmeros ciclos de partida, podem reduzir a vida útil do componente, enquanto a condução em rodovias — com menos partidas — tende a prolongar sua durabilidade. A manutenção regular do sistema elétrico, incluindo a bateria e o alternador, ajuda a maximizar a vida útil do solenoide, garantindo condições ideais de operação.

O que causa ruídos de clique ao tentar dar a partida no motor

Sons de cliques rápidos durante as tentativas de partida normalmente indicam que o solenoide do motor de partida de 12 V está recebendo energia elétrica e tentando engatar, mas o fluxo insuficiente de corrente impede sua ativação completa. Essa condição resulta, na maioria das vezes, de tensão fraca da bateria, conexões elétricas corroídas ou deterioração dos contatos internos do solenoide. O som de clique representa a tentativa repetida do solenoide de fechar seus contatos sem conseguir um engate estável, devido à alimentação elétrica inadequada ou à falha de algum componente interno.

Um solenoide defeituoso do motor de partida pode danificar outros componentes do sistema de partida?

Sim, um solenoide de partida de 12 V com mau funcionamento pode potencialmente danificar outros componentes do sistema de partida por meio de diversos modos de falha. Contatos que não se abrem completamente após a partida do motor podem fazer com que o motor de partida permaneça acoplado ao volante-motor, causando danos ao motor de partida ou desgaste da coroa dentada do volante-motor. A operação intermitente dos contatos pode gerar picos de tensão que podem danificar componentes eletrônicos do sistema de ignição, enquanto a sobrecarga de corrente causada por conexões inadequadas pode sobrecarregar a bateria e os componentes do sistema de carga.

Quais ferramentas são necessárias para testar adequadamente um solenoide de partida de 12 V

O teste adequado de um solenoide de partida de 12 V exige um multímetro digital capaz de medir tensão, resistência e corrente, além de cabos de teste apropriados e equipamentos de segurança. Um testador de carga ou uma pilha de carbono pode fornecer uma carga controlada para verificação de desempenho, enquanto um osciloscópio permite uma análise detalhada das características de comutação para diagnósticos avançados. Ferramentas manuais básicas para desconectar conexões elétricas e remover componentes, juntamente com óculos de proteção e luvas isoladas, completam o equipamento essencial para a maioria dos procedimentos de diagnóstico.
